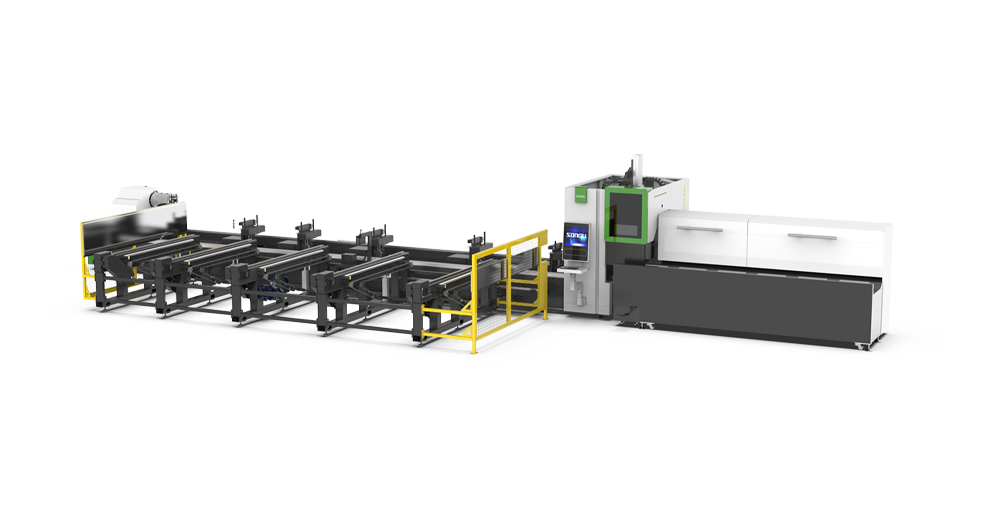

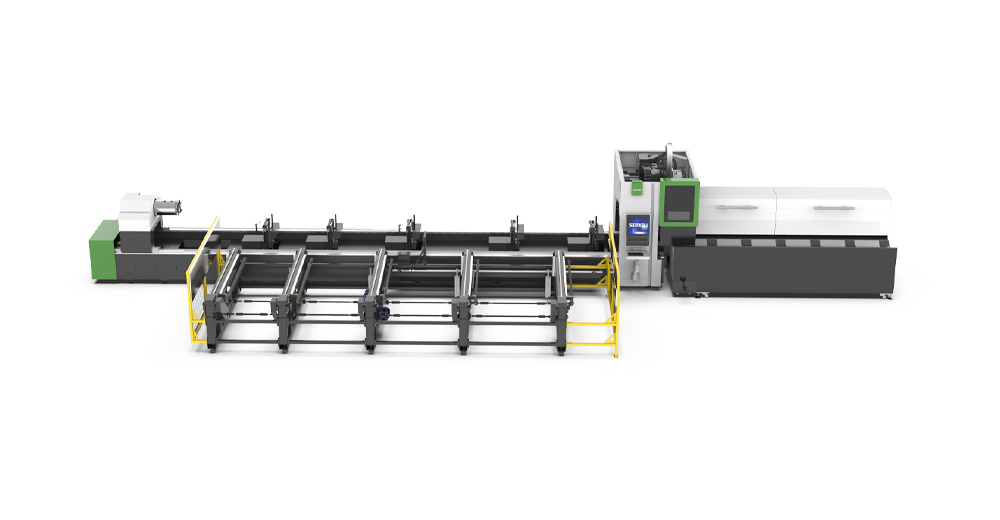

HyTube 系列两卡盘(pan)光纤(xian)激光切管机
激光功(gong)率（W）
松谷激(ji)光科技HyTube 系列两卡盘光纤激(ji)光切管(guan)机，电容式(shi)光纤激光切割头，高精度伺服比(bi)例阀(fa),精确控制切割(ge)辅助气体的气压和卡盘夹(jia)持力的大小,集成了激光切割控制专用功能模块,专业管材切割编程软件。应用于：碳钢管激光切割，不锈钢管激光切割
- 产品(pin)优势
- 视频
- 详细参数
- 工艺(yi)应(ying)用
产品优势
集众多(duo)功能于一身，为客户创造更多价值
-
01
采(cai)用基于Windows操作系统的柏楚FSCUT5000B数控系统，激光切管机专用平台，集成了激光切(qie)割控制专用(yong)功能模块(kuai)，功能强(qiang)大(da)，人(ren)机界面好，操作简单。
-
02
专业(ye)管(guan)材切割编程软件(jian)，是数控切管机实现“全时(shi)切割、高效切割(ge)”的核心技术之一，是有效节省(sheng)材料，提高切割效率的根(gen)本保证(zheng)。
-
03
电容式光纤激光切割头(tou)，感应精度高、反应灵敏、性能最为稳定可靠。
-
04
独(du)特的托管装置，在管材送进和旋转的同时，托管(guan)装(zhuang)置(zhi)始终与管材表(biao)面保持接触，支撑力根据管材规格设(she)定，保证有效地支撑，防止管材(cai)的(de)下垂，减小管材旋转时的轴线摆动，提高(gao)加工精(jing)度。
-
05
管材截面自动识别系(xi)统（选配），可以多种管材混合上料，自动提(ti)示管材类型，自动调取工艺库，提示可供(gong)选择的加工程序。
-
06
全自动(dong)整捆上料(liao)功能(选配),减少操作人员数量的同时(shi)提升加(jia)工效率;
-
07
高精度伺(ci)服比例阀，精确控制切割(ge)辅助气体的气压和卡盘夹持力的大小，以(yi)达到最佳的切割效果(guo)。
详细参数
优化创新，让产品，更快，更稳定(ding)，更放心
| 型(xing)号 | Tube 7530 | Tube 7536 |
|---|---|---|
| 激光功率(W) | 3000-12000w | 3000-12000w |
| 工作幅面(mm) | Ф20<圆管<Ф300 口20<方管<口300 槽钢≤28# 工(gong)字钢(gang)≤28# | Ф20<圆管<Ф360 口20<方(fang)管<口360 槽钢≤32# 工字钢≤32# |
| 外形尺寸(mm) | 12250×2350×2600mm | 12250×2350×2600mm |
| 定位精(jing)度(mm) | 0.05mm/m | 0.05mm/m |
| 重复定位精度(mm) | 0.03mm | 0.03mm |
| 最大联动速度(du)(rpm/min) | 100m/min | 100m/min |
| 捆料上(shang)料长度(mm) | 4000-7500mm | 4000-7500mm |
| 卡(ka)盘最大承重(kg) | 800kg | 1000kg |
| 整机重量kg | 10000kg | 10200kg |

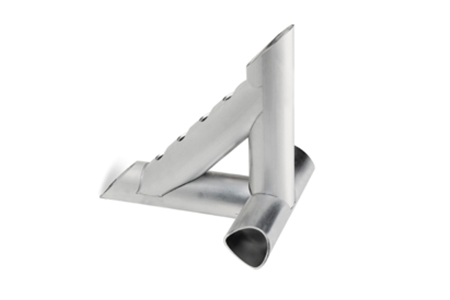

工艺应用

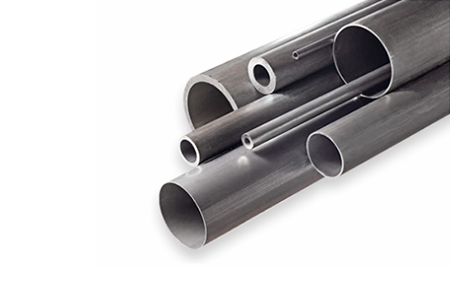

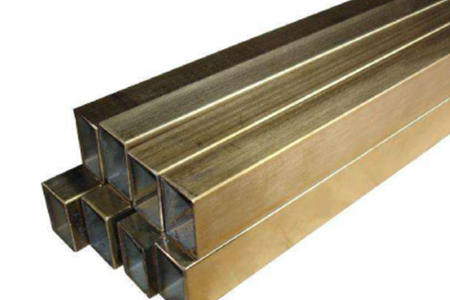

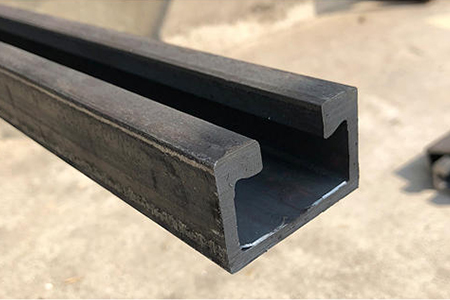

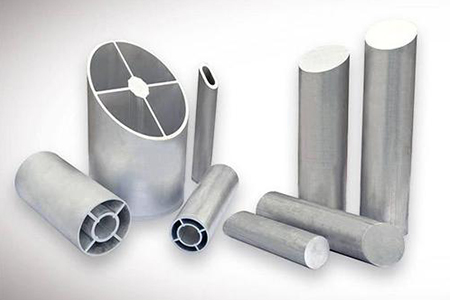

主要用于碳钢、铝合金、钛(tai)合(he)金、镀(du)锌、镀铝锌、黄铜、紫铜等多种金(jin)属管材快速激光切(qie)割
